對輥破碎機，一種礦山機械，又叫做雙輥式破碎機。主要用于破碎礦石。本機具有體積小，破碎比大（5-8），噪聲低，結構簡單，維修方便的優點，，被破碎物料粒度均勻，過粉碎率低，維修方便，過載保護靈敏，安全可靠等特點。適用于煤炭、冶金、礦山、化工、建材等行業。對輥破碎機破碎比大，由電動機、支架、固定輥子、活動輥子和安全彈簧等組成。輥面大多為光面，活動輥子的軸承可以沿機架移勸，并用強力安全彈簧頂住，遇到特別堅硬的物件掉入時軸承可以移開，吐出物件。正常作業以前，兩輥之間要用墊片調整間隙，以保證破碎比。適用于中碎細碎物料。對輥破碎機是由兩臺電機帶動兩個輥子進行工作的。

對輥破碎機工作原理

       對輥破碎機對物料的破碎作用主要是壓碎兼有研磨作用，主要適合于中硬物料的中、細碎。對輥式破碎機為了得到不同力度產品，其排料口大小必須式可調整的。為了防止破碎機過鐵損壞，又必須裝有保險裝置，對輥破碎機活動輥軸式借助彈簧壓力支撐，在正常工作狀態下，彈簧力足以克服破碎物料所要的破碎力。機架與活動軸承之間安放不同厚度的墊片，改變墊片數目就可以調整兩輥間的排料口寬度來滿足不同產品粒度的要求，當有不能破碎物料進入破碎腔，則彈簧被壓縮，活動輥退讓排料口增大，物料排出后，在彈簧壓力下，活動輥復位。這就是機械式排料口調整與過載保護裝置（保險裝置）。對輥破碎機適用于進料粒度小于80mm、成品粒度要求50目-200mm的細碎作業,如利用鵝卵建筑垃圾人工制砂;礦業細碎鐵礦石，石英石，陶瓷行業破碎原材料。

對輥破碎機特點

1. 在粉磨系統中裝備PDG-II對輥破碎機，可使粉磨設備的生產能力得以充分發揮，一般可提高產量30%-40%，總能耗可降低20%-30%。
2. 結構緊湊、重量輕、體積小，對于相同生產能力要求的粉磨系統，裝備PDG-II對輥破碎機可顯著節省投資。
3. 結構簡單、占用空間小，操作維修較方便。
4. 內部裝有防塵板，密封性能好，避免了破碎后的細小物料的揚濺，粉塵少，工作噪聲低，工作環境有較大的改善。
5. 磨料輥體重新進行優化設計，設備使用終身不需要換磨機輥體，而舊型對輥機使用一年就需拆開大修，更換輥體。
6.對輥破碎機磨輥上裝有可更換耐磨襯板，耐磨襯板采用國內可靠耐磨材料，具有使用壽命長，不易損壞，方便維修等優點。連續使用壽命可達一年以上，磨損嚴重時，移開機蓋即可更換。維修量小，成本低，這是任何國內其他型式的破碎機都的。
7. 對輥破碎機裝有安全防護裝置，當有意外金屬鐵件進入破碎腔后，防護裝置動作，鐵件漏出設備正常運轉。
8. 對輥破碎機磨料輥體輥縫在1mm～20mm間任意可調，根據破碎粒度的要求調好輥縫后，破碎粒度能得到可靠控制，全部以理想粒度由破碎腔下方排出。
9. 結構簡單合理，運行成本低，運轉平穩，高效節能，破碎效率高，出料粒度可調。
10.對輥破碎機是低轉速高壓力對輥擠壓的工作原理。物料由破碎機上部垂直落入破碎腔里，由兩輥之間產生的強大壓力擠壓破碎下，物料大部分已經成為粉狀，剩余小部分顆粒狀物料的內部已經產生大量裂紋。在進一步粉碎過程中，可較大地降低粉磨能耗，提高產量。

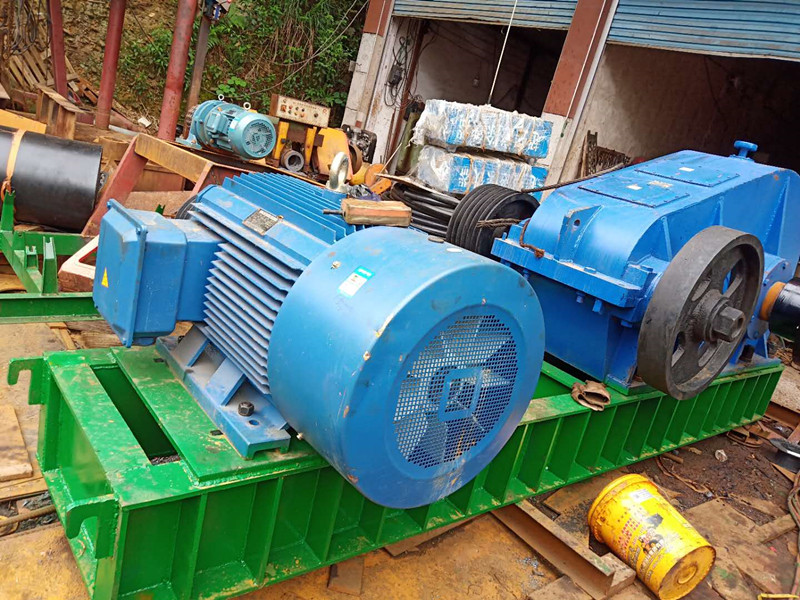

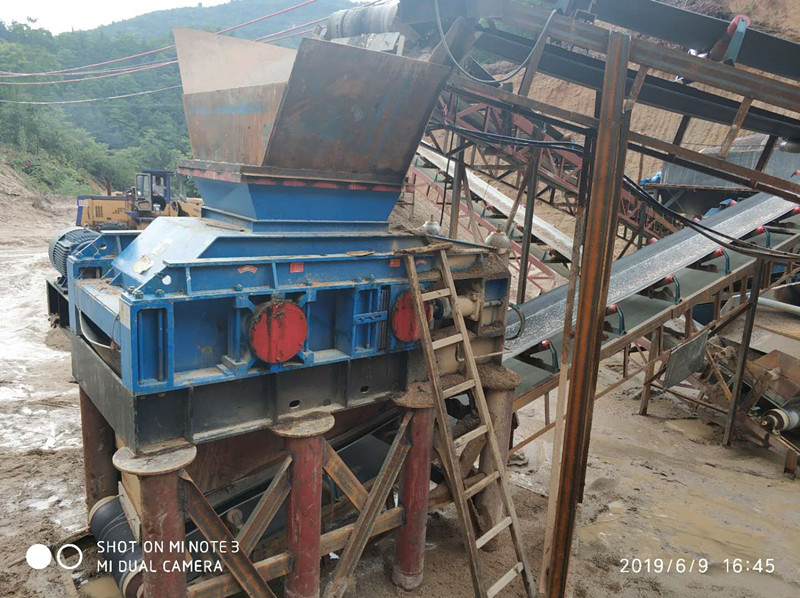

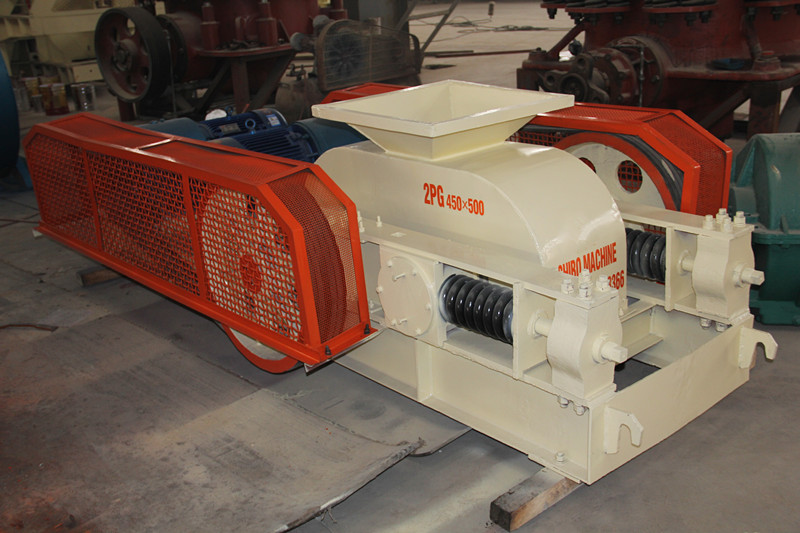

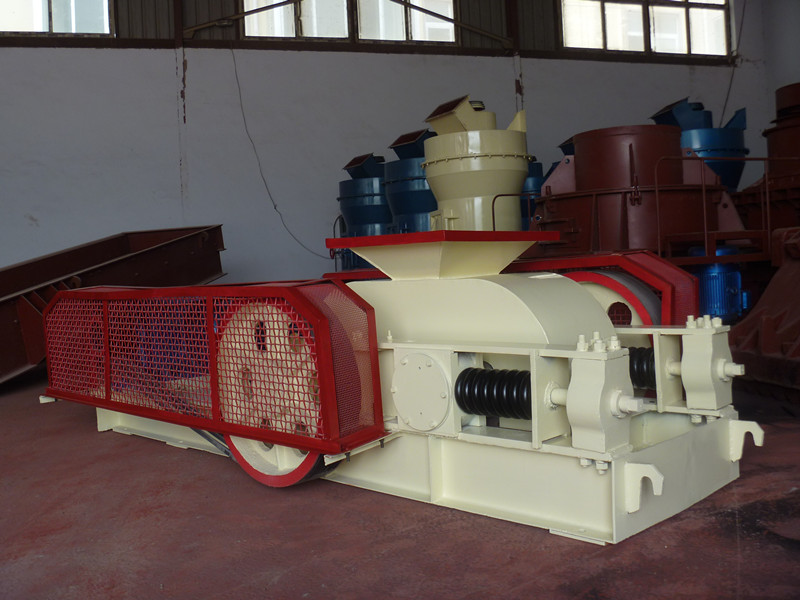

設備圖片
